ईवी के लिए थर्मल प्रबंधन इकाई



ईवी के लिए थर्मल प्रबंधन इकाई

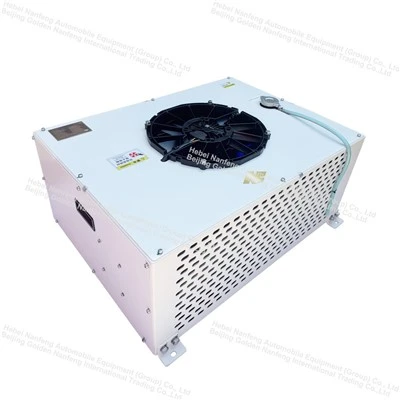

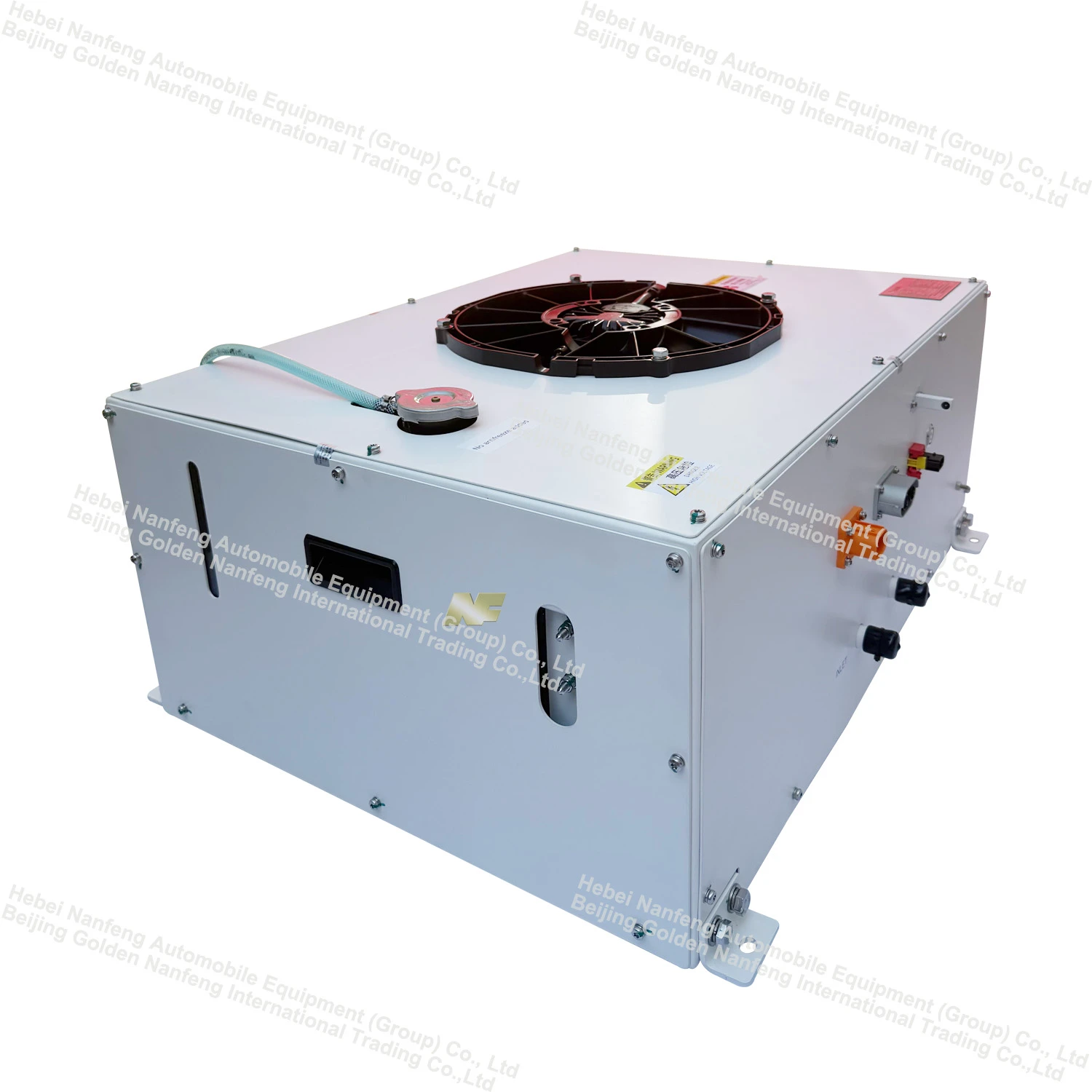

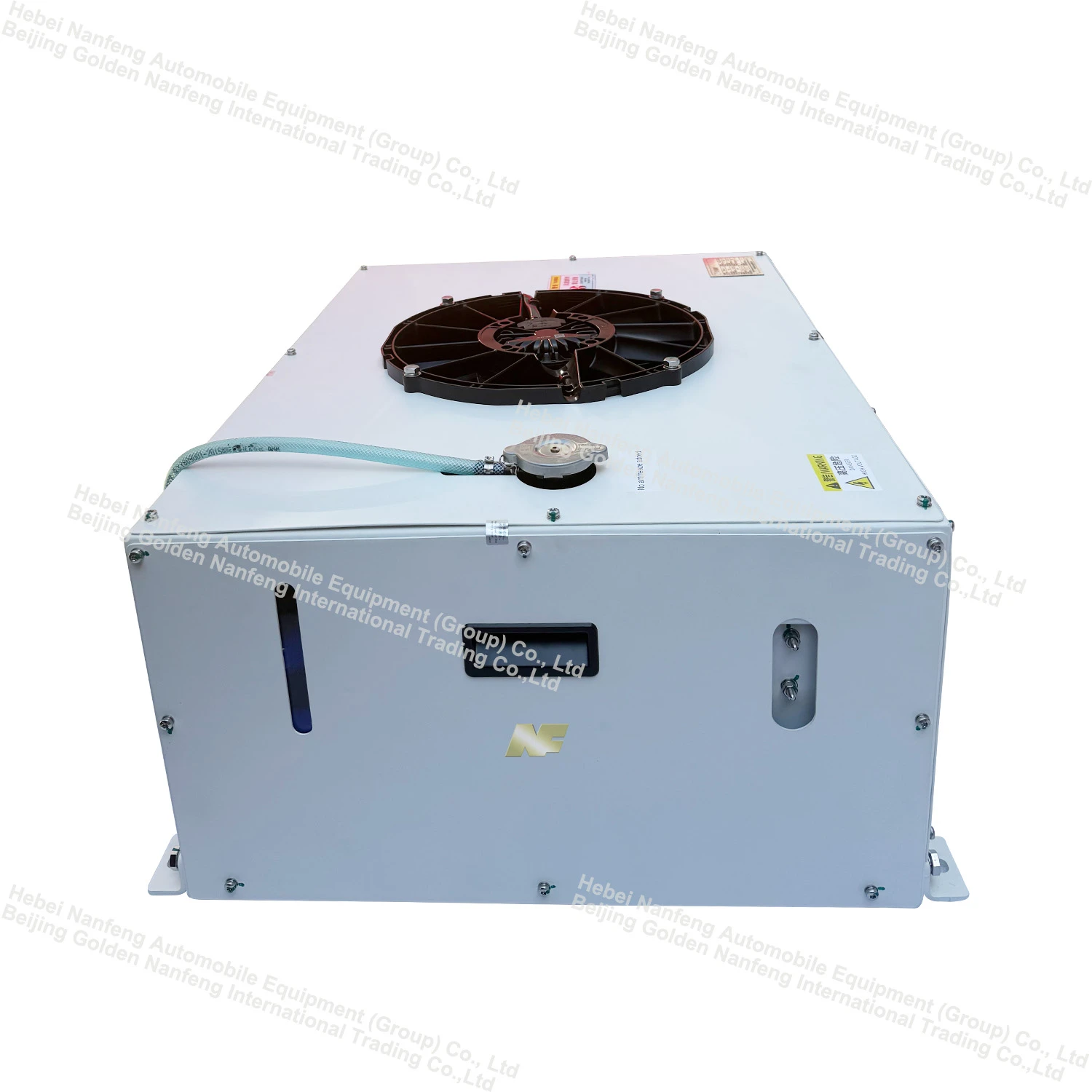

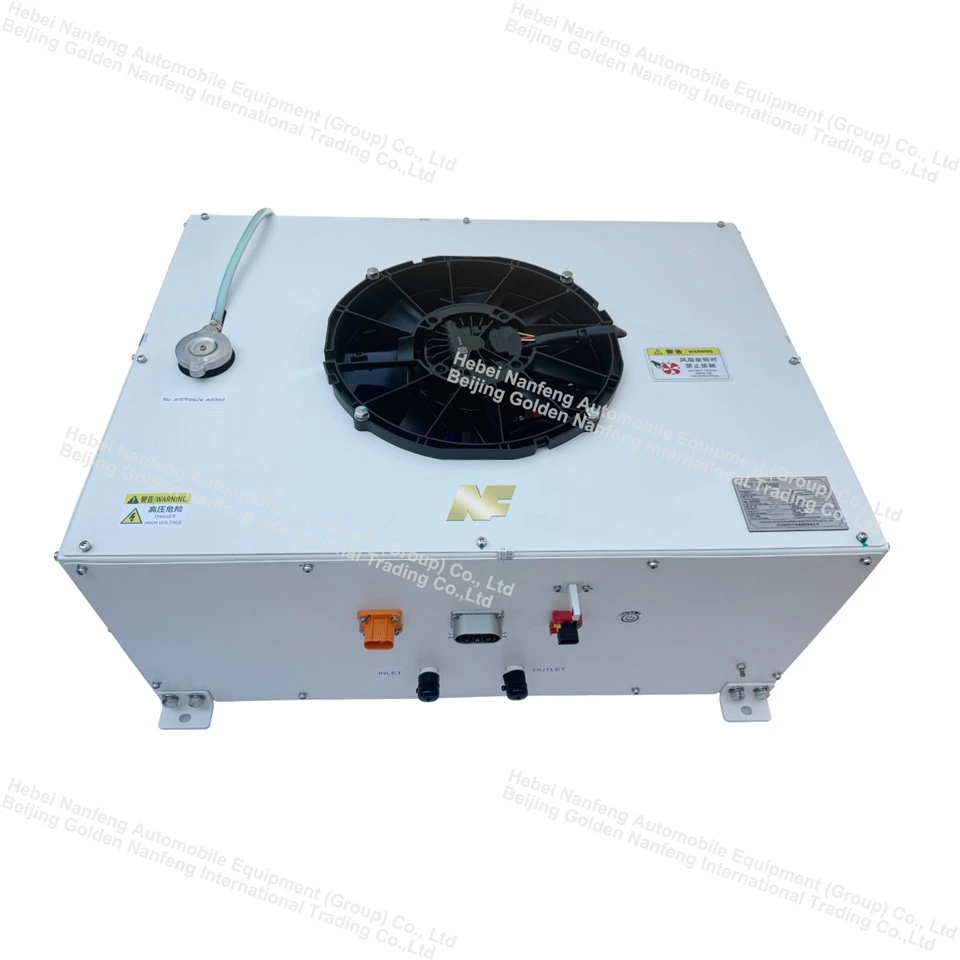

एनएफईएचपी श्रृंखलाथर्मल प्रबंधन इकाईनई ऊर्जा वाहनों के बैटरी पैक को ठंडा/गर्म करने के लिए उपयोग की जाने वाली एक प्रणाली है।



वाहन चलाने या चार्ज करने की प्रक्रिया के दौरान, बाहरी परिवेश के तापमान या बैटरी पैक की चार्जिंग और डिस्चार्जिंग विशेषताओं के कारण बैटरी पैक का तापमान बढ़ जाता है, जिसके परिणामस्वरूप बैटरी का सबसे अच्छा कामकाजी वातावरण नष्ट हो जाता है। इस उत्पाद की सेवा वस्तु पानी ठंडा बैटरी पैक है, पानी के तापमान के नियंत्रण के माध्यम से, बैटरी पैक में बैटरी पैक एक निश्चित तापमान सीमा के भीतर काम करता है, ताकि बैटरी की गुणवत्ता सुनिश्चित की जा सके, इसकी सेवा जीवन बढ़ाया जा सके और वाहन की क्रूज़िंग रेंज सुनिश्चित की जा सके।



पारंपरिक गर्मी अपव्यय विधि की तुलना में, इस उत्पाद में तेज गर्मी अपव्यय, उच्च दक्षता, स्थिर तापमान नियंत्रण की विशेषताएं हैं, जो बैटरी के प्रदर्शन में काफी सुधार कर सकती हैं और सेवा जीवन का विस्तार कर सकती हैं।





चित्र में ठोस लाल रेखा प्रशीतन चक्र का प्रतिनिधित्व करती है, और धराशायी नीली रेखा शीतलक चक्र का प्रतिनिधित्व करती है। इस इकाई में तीन मोड हैं, जिनमें कूलिंग मोड, हीटिंग मोड और सेल्फ सर्कुलेशन मोड शामिल हैं। यूनिट बैटरी पैक बीएमएस से पैरामीटर फीडबैक के आधार पर इन तीन मोड के बीच स्विच करती है।





कूलिंग मोड:



पंखे और कंप्रेसर को चालू कर दिया जाता है, और उच्च {{0} तापमान और उच्च {{1} दबाव वाले रेफ्रिजरेंट को कंप्रेसर से छुट्टी दे दी जाती है, जो गर्मी रिलीज और शीतलन के लिए कंडेनसर में प्रवेश करता है। फिर, इसे ठंडा करने के लिए थर्मल विस्तार वाल्व के माध्यम से थ्रॉटल और डिप्रेसुराइज़ किया जाता है। कम{{4}दबाव और कम{5}तापमान वाला रेफ्रिजरेंट बैटरी कूलर में प्रवेश करता है और बैटरी पैक से निकलने वाले उच्च तापमान वाले शीतलक के साथ गर्मी का आदान-प्रदान करता है। रेफ्रिजरेंट गर्मी को अवशोषित करता है और कंप्रेसर सक्शन पोर्ट में प्रवेश करता है, जिससे प्रशीतन चक्र पूरा होता है। उसी समय, बैटरी पैक आउटलेट से निकलने वाला उच्च तापमान वाला शीतलक पानी पंप से होकर गुजरता है और शीतलन प्राप्त करने के लिए चिलर के माध्यम से प्रवाहित होता है, जिससे कम तापमान वाला शीतलक बनता है जो बैटरी को ठंडा करने और जल सर्किट चक्र को पूरा करने के लिए बैटरी पैक इनलेट में प्रवेश करता है।



प्रशीतन मोड बैटरी पैक पर उच्च तापीय भार वाली कार्य स्थितियों के लिए उपयुक्त है।



हीटिंग मोड:



पंखा और कंप्रेसर बंद कर दिया जाता है, पानी पंप और इलेक्ट्रिक हीटर चालू कर दिया जाता है, और कम तापमान वाले शीतलक को चिलर के माध्यम से प्रवाहित करने और बैटरी को गर्म करने के लिए बैटरी पैक में प्रवेश करने से पहले इलेक्ट्रिक हीटर द्वारा गर्म किया जाता है।



स्वयं-परिसंचरण मोड:



कंप्रेसर और इलेक्ट्रिक हीटर बंद हैंपानी का पम्पऔर पंखा चालू हो जाता है, और बैटरी पैक से गर्मी निकालने के लिए शीतलक थर्मल प्रबंधन इकाई और बैटरी पैक के बीच घूमता है।



सेल्फ साइकलिंग मोड कम बैटरी थर्मल लोड वाली कार्य स्थितियों के लिए उपयुक्त है।





1	नमूना	एनएफईएचपी6.0-1
2	प्रशीतन क्षमता	7 किलोवाट
3	तापन क्षमता	8 किलोवाट
4	रेटेड वोल्टेज	600VDC
5	कम वोल्टेज बिजली की आपूर्ति	16-32वीडीसी
6	ओवरवॉल्टेज संरक्षण/रिकवरी वोल्टेज	750/730VDC
7	अंडरवोल्टेज संरक्षण/रिकवरी	400/420VDC
8	रेफ्रिजरेंट वाहक	50%:50% एथिलीन ग्लाइकॉल/पानी का घोल
9	शीतल	R134a
10	कंप्रेसर विस्थापन	34सीसी
11	कार्य तापमान	-40 डिग्री ~+50 डिग्री
12	इकाई सुरक्षा स्तर	आईपी67
13	पानी के इनलेट पाइप का बाहरी व्यास	Φ20मिमी
14	जल आउटलेट पाइप का बाहरी व्यास	Φ20मिमी
15	कुल द्रव्यमान	＜50KG
16	संचार विधि	CAN2.0B



• इलेक्ट्रिक वाहन: यात्री ईवी, वाणिज्यिक वाहन (बसें, लॉजिस्टिक्स ट्रक), नई ऊर्जा विशेष वाहन (इंजीनियरिंग वाहन, स्वच्छता वाहन)।
• ऊर्जा भंडारण प्रणालियाँ: स्थिर ऊर्जा भंडारण प्रणालियाँ (ग्रिड-पक्ष, उपयोगकर्ता-पक्ष), मोबाइल ऊर्जा भंडारण उपकरण।
• औद्योगिक उपकरण: उच्च पावर फ्रीक्वेंसी कन्वर्टर, लेजर कटिंग मशीन, चिकित्सा उपकरण (एमआरआई, सीटी स्कैनर)।











• प्रमाणपत्र: ISO 45001, IATF 16949, CE और अन्य अंतरराष्ट्रीय मानकों का अनुपालन करता है।
• वारंटी: पूरी यूनिट के लिए 2 साल की वारंटी प्रदान करता है; वारंटी अवधि के भीतर दोषपूर्ण भागों का निःशुल्क प्रतिस्थापन।
• अनुकूलन सेवा: ग्राहकों की आवश्यकताओं के अनुसार शीतलन/हीटिंग क्षमता, आयाम, संचार प्रोटोकॉल आदि के वैयक्तिकृत अनुकूलन का समर्थन करती है।
• ग्लोबल आफ्टर-सेल्स नेटवर्क: दुनिया भर के प्रमुख क्षेत्रों में सेवा केंद्र स्थापित करता है; 7×24-घंटे तकनीकी सहायता, ऑन-साइट रखरखाव और प्रशिक्षण सेवाएँ प्रदान करता है।



हम ग्राहकों को विश्वसनीय थर्मल प्रबंधन समाधान प्रदान करने के लिए प्रतिबद्ध हैं। अनुकूलित कोटेशन और तकनीकी समाधान प्राप्त करने के लिए अभी हमसे संपर्क करें!
