इलेक्ट्रिक ट्रक इलेक्ट्रॉनिक वॉटर पंप

यदि आप इलेक्ट्रिक ट्रक इलेक्ट्रॉनिक वॉटर पंप की तलाश में हैं, तो हमारे कारखाने से थोक उत्पाद में आपका स्वागत है। चीन में अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हम आपको सर्वोत्तम सेवा और तेज़ डिलीवरी प्रदान करेंगे। अब, हमारे विक्रेता के साथ कोटेशन की जाँच करें।



इलेक्ट्रिक ट्रक इलेक्ट्रॉनिक वॉटर पंप

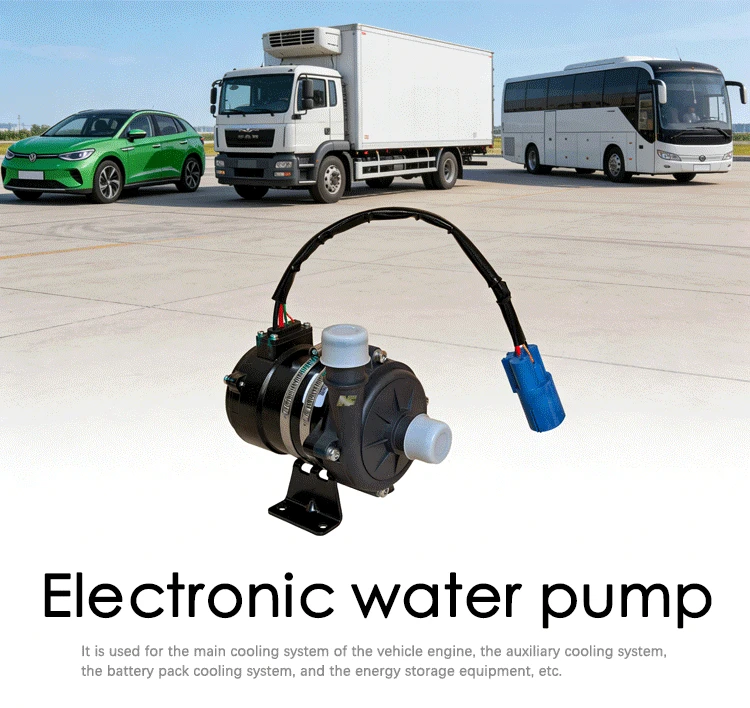

एनएफ ग्रुप, एनएफ द्वारा निर्मितइलेक्ट्रॉनिक जल पंपथर्मल प्रबंधन प्रणालियों के लिए मुख्य द्रव परिसंचरण घटक के रूप में कार्य करता है। यह ऑटोमोटिव इंजन प्राइमरी कूलिंग सर्किट, सहायक कूलिंग लूप, बैटरी पैक कूलिंग सिस्टम, ऊर्जा भंडारण उपकरणों और अन्य समकक्ष कूलिंग अनुप्रयोगों पर व्यापक रूप से लागू होता है। पंप विभिन्न ताप अपव्यय पाइपलाइनों में शीतलक परिसंचरण को चलाने के लिए स्थिर शक्ति प्रदान करता है, जिससे सभी मिलान थर्मल प्रबंधन प्रणालियों को इष्टतम दक्षता पर संचालित करने और स्थिर दीर्घकालिक प्रदर्शन बनाए रखने में सक्षम बनाया जाता है।



CAN बस गति विनियमन से सुसज्जित, इलेक्ट्रिक ट्रक इलेक्ट्रॉनिक वॉटर पंप ऑपरेटिंग गति के सटीक बंद लूप नियंत्रण का एहसास करता है। मौलिक परिसंचरण क्षमता से परे, इकाई जटिल कामकाजी परिस्थितियों में सिस्टम की विश्वसनीयता को सुरक्षित रखने के लिए अंतर्निहित सुरक्षा तंत्रों के एक पूर्ण सूट को एकीकृत करती है।









इस श्रृंखला के पंपों में ब्रश रहित मोटर चालित डिब्बाबंद पंप संरचना होती है। मुख्य घटक इस प्रकार हैं:

• एक ब्रशलेस डीसी मोटर, जिसमें एक रोटर असेंबली (प्ररित करनेवाला असेंबली सहित) और एक स्टेटर हाउसिंग असेंबली (कैनिंग स्लीव और रियर बियरिंग सीट असेंबली सहित);
• एक नियंत्रक (पीसीबी असेंबली), जिसका उपयोग मुख्य नियंत्रण इकाई के साथ संचार करने और ब्रशलेस डीसी मोटर को विनियमित करने के लिए किया जाता है;
• एक पंप कवर, जिसे वाहन, इंजन और शीतलन प्रणाली से जोड़ने के लिए डिज़ाइन किया गया है;
• एक ब्रशलेस मोटर रियर कवर, जिसमें वाहन से कनेक्शन के लिए वायरिंग हार्नेस असेंबली शामिल है।





बुनियादी पैरामीटर



1	प्रोडक्ट का नाम	इलेक्ट्रॉनिक जल पंप
2	उत्पाद मॉडल	02.03.732.3405
3	रेटेड वोल्टेज	DC24V
4	ऑपरेटिंग वोल्टेज रेंज	DC18V-32V
5	वर्तमान मूल्यांकित	25.5A से कम या उसके बराबर
6	इनपुट शक्ति	600W
7	रेटेड प्रवाह दर	3500L/h@24m से अधिक या उसके बराबर
8	अधिकतम शीर्ष	27 मी से अधिक या उसके बराबर





1	परिचालन तापमान	-40 डिग्री ~125 डिग्री
2	भंडारण तापमान	-50 डिग्री ~125 डिग्री
3	तरल प्रकार	एंटीफ्ऱीज़र
4	विद्युत आपूर्ति प्रकार	डीसी बिजली की आपूर्ति





ए) स्थापना के पूरा होने पर, इनलेट की केंद्र रेखा और क्षैतिज तल के बीच के कोण को -5 डिग्री से +5 डिग्री के बीच बनाए रखें, जैसा कि चित्र में दिखाया गया है।	बी) स्थापना के पूरा होने पर, आउटलेट की केंद्र रेखा और क्षैतिज तल के बीच -5 डिग्री से +90 डिग्री के बीच एक कोण बनाए रखें, जैसा कि चित्र में दिखाया गया है।





	नत्थी करना	नत्थी करना	विवरण	अधिकतम परिचालन धारा
	1	बिजली आपूर्ति का सकारात्मक टर्मिनल	शक्ति	25.5A
	2	बिजली आपूर्ति का नकारात्मक टर्मिनल	शक्ति	25.5A
	3	कर सकते हैं-एच	सिग्नल आउटपुट	10mA
	4	कर सकते हैं-एल	सिग्नल इनपुट	10mA



संचार इंटरफ़ेस सर्किट योजनाबद्ध



वॉटर पंप साइड कैन इंटरफ़ेस सर्किट
