नई ऊर्जा वाहन परिसंचरण शीतलक पंप
एनएफ नई ऊर्जा इलेक्ट्रिक वॉटर पंप का उपयोग मुख्य रूप से नई ऊर्जा (हाइब्रिड और शुद्ध इलेक्ट्रिक वाहन) में इलेक्ट्रिक मोटर, नियंत्रक, बैटरी और अन्य विद्युत उपकरणों की गर्मी को ठंडा करने और नष्ट करने के लिए किया जाता है।
विवरण
यदि आप नए ऊर्जा वाहन परिसंचरण शीतलक पंप की तलाश में हैं, तो हमारे कारखाने से थोक उत्पाद में आपका स्वागत है। चीन में अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हम आपको सर्वोत्तम सेवा और तेज़ डिलीवरी प्रदान करेंगे। अब, हमारे विक्रेता के साथ कोटेशन की जाँच करें।
नई ऊर्जा वाहन परिसंचरण शीतलक पंप
उत्पाद विवरण
.
बुनियादी पैरामीटर
| मॉडल नंबर |
02.03.732.3405 |
| परिवेश का तापमान | -40ºC~+125ºC |
| भंडारण तापमान | -50ºC~+125ºC |
| रेटेड वोल्टेज | 24V |
| वोल्टेज रेंज | DC18V~DC32V |
| वॉटरप्रूफिंग ग्रेड | आईपी67 |
| सेवा जीवन | 20000h से अधिक या उसके बराबर |
| शोर | 1 मीटर की दूरी पर 60dB से कम या इसके बराबर |
| इनपुट शक्ति | 600W |

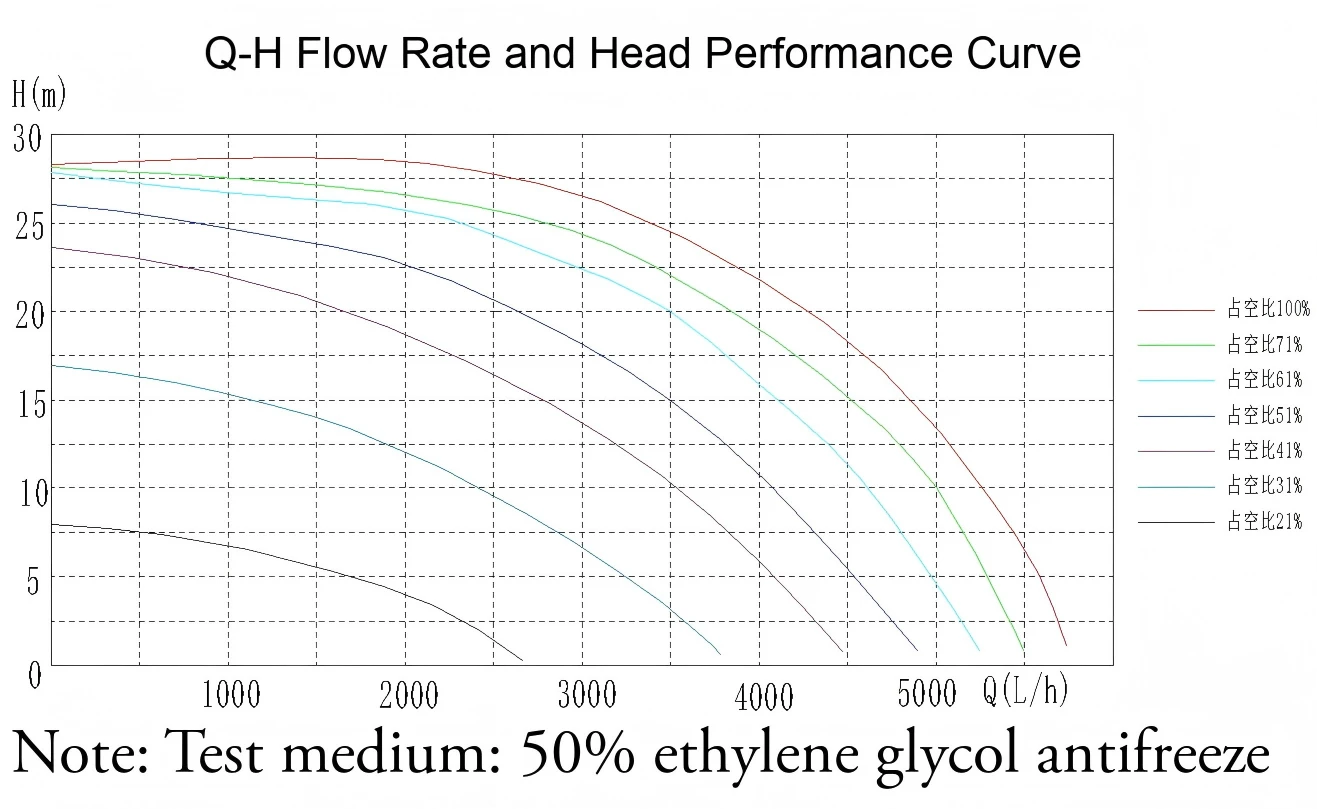

| बह रहा है |
3500L/h@24m से अधिक या उसके बराबर |
प्रदर्शन पैरामीटर
| रंग | काला |
| पर्यावरण रेटिंग | RoHS पर्यावरणीय आवश्यकताओं का अनुपालन करता है |
| फ़्रेम सामग्री | एडीसी12, पीपीएस+जीएफ30 |
| सीलिंग प्रदर्शन | परीक्षण दबाव 350KPa, परीक्षण समय 5s, रिसाव 80Pa से कम या उसके बराबर |
| काम के सिद्धांत | केंद्रत्यागी पम्प |
| आवेदन | वाहन पर स्थापित जल परिसंचरण शीतलन प्रणाली |
उत्पाद विस्फोट आरेख
इलेक्ट्रॉनिक जल पंपों की यह श्रृंखला एक ब्रश रहित मोटर चालित डिब्बाबंद पंप है। मुख्य घटक इस प्रकार हैं:
रोटर असेंबली (प्ररित करनेवाला असेंबली सहित) और स्टेटर हाउसिंग (शील्डिंग स्लीव और रियर बेयरिंग हाउसिंग असेंबली सहित) सहित एक डीसी ब्रशलेस मोटर;
मुख्य नियंत्रण इकाई के साथ संचार करने और डीसी ब्रशलेस मोटर को नियंत्रित करने के लिए एक नियंत्रक (पीसीबी असेंबली);
वाहन, इंजन और शीतलन प्रणाली के कनेक्शन के लिए एक पंप कवर;
वाहन से कनेक्ट करने के लिए वायरिंग असेंबली सहित एक ब्रशलेस मोटर रियर कवर।
उत्पाद स्थापना
अनुशंसित स्थापना कोण:
ए) स्थापना के बाद, इनलेट की केंद्र रेखा और क्षैतिज तल के बीच -5 डिग्री और +5 डिग्री के बीच का कोण बनाए रखें।
बी) स्थापना के बाद, आउटलेट की केंद्र रेखा और क्षैतिज तल के बीच 5 डिग्री और +90 डिग्री के बीच का कोण बनाए रखें।
उत्पाद विद्युत कनेक्शन
नियंत्रक और विद्युत जल पंप CAN के माध्यम से संचार कर सकते हैं। सामान्य परिचालन स्थितियों के तहत, नियंत्रक पानी पंप की परिचालन स्थिति और गति को नियंत्रित करने के लिए विभिन्न संदेश सिग्नल आउटपुट करता है। इसके साथ ही, जल पंप में स्व-नैदानिक और सुरक्षा कार्य होते हैं। जब पानी पंप असामान्य परिचालन स्थितियों, जैसे ओवरवॉल्टेज, अंडरवॉल्टेज, स्टाल, ड्राई रनिंग, ओवरकरंट, या ओवरटेम्परेचर में होता है, तो पंप अपनी सुरक्षा रणनीति निष्पादित करेगा और CAN सिग्नल लाइन के माध्यम से प्रतिक्रिया प्रदान करेगा।
उत्पाद सावधानियाँ
रुकी हुई रोटर सुरक्षा
यदि पाइपलाइन में कोई विदेशी वस्तु रोटर को जब्त कर लेती है, तो पंप स्वचालित रूप से बंद हो जाएगा और एक गलती संकेत भेजेगा। यह 3 सेकंड के बाद पुनः आरंभ होगा. यदि खराबी बनी रहती है, तो पंप रुकने से पहले 50 बार पुनः आरंभ होगा।
ड्राई रन सुरक्षा
जब पंप की गति 3700 आरपीएम से अधिक हो जाती है, यदि बिजली की खपत 40W से कम है, तो पंप कम गति संचालन स्थिति में प्रवेश करेगा। यह 15 मिनट के बाद रुक जाएगा और खराबी की सूचना देगा। बिजली बहाल होने के बाद इसका संचालन फिर से शुरू हो जाएगा। यदि कम स्पीड ऑपरेशन के दौरान पाइपलाइन सामान्य हो जाती है, तो पंप कम स्पीड ऑपरेशन स्थिति से बाहर निकल जाएगा।
ओवरकरंट सुरक्षा
यदि पंप 40A से अधिक करंट का पता लगाता है, तो यह रुक जाएगा और एक गलती संकेत भेजेगा। यह 3 सेकंड के बाद पुनः आरंभ होगा. यदि खराबी बनी रहती है, तो पंप रुकने से पहले 50 बार पुनः आरंभ होगा।
उत्पाद अनुप्रयोग
उत्पाद प्रमाणीकरण
