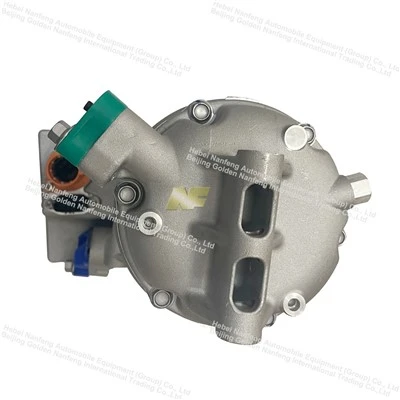

ईवी के लिए इलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर
पारंपरिक ईंधन वाहनों के विपरीत, जो इंजन बेल्ट चालित कंप्रेसर पर निर्भर होते हैं, नई ऊर्जा वाहनों (बीईवी, पीएचईवी, आरईवी) में शक्ति स्रोत के रूप में इंजन की कमी होती है। हमारा इलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर (ईएसीसी) एक अंतर्निर्मित स्थायी चुंबक सिंक्रोनस मोटर के साथ इंजीनियर किया गया है, जो सीधे वाहन की उच्च वोल्टेज बैटरी द्वारा संचालित होता है। यह वाहन को ठंडा करने और सहायक हीटिंग (हीट पंप सिस्टम में) के लिए मुख्य शक्ति घटक के रूप में कार्य करता है, ऊर्जा दक्षता को अधिकतम करते हुए आरामदायक केबिन तापमान सुनिश्चित करता है और वाहन रेंज का विस्तार करता है।
विवरण
ईवी के लिए इलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर
इलेक्ट्रिक वाहन कूलिंग और हीटिंग के लिए अग्रणी समाधान|ऊर्जा-बचत|उच्च-वोल्टेज अनुकूलनीय|बुद्धिमान नियंत्रण
परिचय: एनईवी एयर कंडीशनिंग सिस्टम का हृदय
पारंपरिक ईंधन वाहनों के विपरीत, जो इंजन बेल्ट चालित कंप्रेसर पर निर्भर होते हैं, नई ऊर्जा वाहनों (बीईवी, पीएचईवी, आरईवी) में शक्ति स्रोत के रूप में इंजन की कमी होती है। हमाराइलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर(ईएसीसी) को एक अंतर्निर्मित स्थायी चुंबक तुल्यकालिक मोटर के साथ इंजीनियर किया गया है, जो सीधे वाहन की उच्च वोल्टेज बैटरी द्वारा संचालित होती है। यह वाहन शीतलन और सहायक हीटिंग (हीट पंप सिस्टम में) के लिए मुख्य शक्ति घटक के रूप में कार्य करता है, ऊर्जा दक्षता को अधिकतम करते हुए आरामदायक केबिन तापमान सुनिश्चित करता है और वाहन रेंज का विस्तार करता है।
मुख्य लाभ: एनईवी जलवायु नियंत्रण प्रदर्शन को फिर से परिभाषित करें
उच्च ऊर्जा दक्षता
3.2 से अधिक की ऊर्जा दक्षता अनुपात (सीओपी) के साथ उच्च प्रदर्शन स्थायी चुंबक तुल्यकालिक मोटर को अपनाता है, जो पारंपरिक कंप्रेसर से कहीं अधिक है। परिवर्तनीय आवृत्ति गति विनियमन तकनीक शीतलन/हीटिंग मांगों के अनुसार घूर्णी गति के सटीक समायोजन को सक्षम बनाती है, ऊर्जा बर्बादी से बचाती है और एयर कंडीशनिंग प्रणाली की ऊर्जा खपत को 30%-50% तक कम करती है।
वाइड हाई-वोल्टेज अनुकूलनशीलता
मुख्यधारा के NEV उच्च {{0}वोल्टेज प्लेटफॉर्म (300V -800V) के साथ संगत, तेज़ {{5}चार्जिंग मॉडल की तकनीकी आवश्यकताओं से पूरी तरह मेल खाता है। उन्नत उच्च वोल्टेज इन्सुलेशन सुरक्षा डिजाइन से सुसज्जित, स्थिर और सुरक्षित संचालन सुनिश्चित करने के लिए सख्त उच्च वोल्टेज सुरक्षा परीक्षण पास करना।
कम शोर और आराम
अनुकूलित गतिशील संतुलन डिज़ाइन के साथ मेनस्ट्रीम स्क्रॉल संपीड़न संरचना, कम कंपन और अल्ट्रा{0}}शांत संचालन (60dB से कम या उसके बराबर शोर) सुनिश्चित करती है। एक शांतिपूर्ण और आरामदायक ड्राइविंग वातावरण बनाता है, जो मध्य{{3}से{4}उच्च{{5}अंत एनईवी मॉडल की आराम आवश्यकताओं को पूरा करता है।
बुद्धिमान एवं विश्वसनीय
एकीकृत बुद्धिमान नियंत्रक, वाहन वीसीयू (वाहन नियंत्रण इकाई) और एयर कंडीशनिंग ईसीयू के साथ निर्बाध संचार को साकार करता है। सटीक तापमान नियंत्रण, दोष स्वयं निदान (ओवरकरंट, ओवरहीटिंग, अंडरवोल्टेज संरक्षण), और वास्तविक समय संचालन स्थिति निगरानी का समर्थन करता है।
चरम जलवायु अनुकूलनशीलता
व्यापक ऑपरेटिंग तापमान रेंज: -40 डिग्री ~ 85 डिग्री, ठंडे उत्तरी क्षेत्रों और गर्म उष्णकटिबंधीय क्षेत्रों जैसे चरम जलवायु के लिए अनुकूल। विभिन्न कामकाजी परिस्थितियों में स्थिर प्रदर्शन सुनिश्चित करने के लिए कठोर पर्यावरणीय अनुकूलनशीलता परीक्षण पास करता है।
हीट पंप सिनर्जी
हीट पंप एयर कंडीशनिंग सिस्टम में, यह रेफ्रिजरेंट प्रवाह की दिशा बदलने के लिए चार- वे वाल्वों के साथ सहयोग करता है, जो सर्दियों के हीटिंग के लिए बाहरी पर्यावरणीय गर्मी को केबिन में स्थानांतरित करता है। पीटीसी हीटिंग की तुलना में, यह ऊर्जा की खपत को काफी कम कर देता है और कम तापमान वाले वातावरण में क्रूज़िंग रेंज का विस्तार करता है।
काम के सिद्धांत
1. बिजली की आपूर्ति: वाहन की उच्च वोल्टेज बैटरी बिजली प्रदान करती है, और एक अंतर्निर्मित स्थायी चुंबक तुल्यकालिक मोटर रेफ्रिजरेंट को संपीड़ित करने के लिए कंप्रेसर के स्क्रॉल/पिस्टन को चलाती है।
2. प्रशीतन चक्र: कंप्रेसर कम{1}तापमान, कम{2}दबाव वाले गैसीय रेफ्रिजरेंट को उच्च{3}तापमान, उच्च{{4}दबाव वाले गैसीय रेफ्रिजरेंट में परिवर्तित करता है। यह गैसीय रेफ्रिजरेंट कंडेनसर में प्रवेश करता है, जहां यह गर्मी छोड़ता है और तरल में बदल जाता है। फिर तरल रेफ्रिजरेंट एक विस्तार वाल्व के माध्यम से अपना दबाव कम कर देता है और बाष्पीकरणकर्ता में प्रवेश करता है, जहां यह वाहन के इंटीरियर से गर्मी को अवशोषित करता है और गैस में बदल जाता है। फिर यह चक्र पूरा करने के लिए कंप्रेसर पर लौटता है, और वाहन के अंदरूनी हिस्से को ठंडा करता है।
3. हीट पंप हीटिंग चक्र: रेफ्रिजरेंट के प्रवाह की दिशा को चार-तरफा वाल्व के माध्यम से उलट कर, कंप्रेसर बाहरी वातावरण (यहां तक कि कम तापमान पर भी) से वाहन के इंटीरियर में गर्मी स्थानांतरित करता है, जिससे कुशल शीतकालीन हीटिंग प्रदान की जाती है।
उत्पाद विशिष्टताएँ
कंप्रेसर विशिष्टताएँ
| नमूना | एनएफईजेडसी45 |
| प्रकार | इलेक्ट्रिक स्क्रॉल |
|
शीतल |
R290 |
|
कार्य तापमान |
-20 डिग्री ~110 डिग्री |
|
भंडारण तापमान |
-40 डिग्री ~110 डिग्री |
|
वोल्टेज प्रतिरोध |
रिसाव धारा<10mA@2000V(AC)/50HZ |
|
विद्युत पृथक्करण |
20MQ@1000V(DC) से अधिक या उसके बराबर |
|
विस्थापन |
45सीसी/आर |
|
गति सीमा |
800-8500rpm (अनुकूलन योग्य) |
|
ठंडा करने की विधि |
सक्शन गैस शीतलन |
|
रेफ्रिजरेंट रिसाव दर |
5 ग्राम/वर्ष से कम या उसके बराबर |
|
चिकनाई तेल |
पीवीई |
|
शंख |
कास्ट एल्यूमीनियम मिश्र धातु शॉट पीनिंग |
|
कुल वजन (तेल सहित) |
7.7 किग्रा से कम या उसके बराबर (तेल सहित) |
|
स्थापित स्थिति |
मोटर या गियर केस के पास |
|
सक्शन भीतरी आकार |
Φ28.4 मिमी (अनुकूलन योग्य) |
|
निर्वहन भीतरी आकार |
Φ15.35 मिमी (अनुकूलन योग्य) |
|
आईपी रेटिंग |
आईपी67 |
|
सामग्री प्रतिबंध |
आरओएचएस अनुपालन, सीसा रहित |
|
यांत्रिक दबाव मुक्ति |
4+0.4एमपीए(ए) |
|
सक्शन ऑपरेटिंग दबाव |
0.1~0.5एमपीए(ए) |
|
निर्वहन परिचालन दबाव |
0.7~2.8एमपीए(ए) |
|
अधिकतम परिचालन दबाव |
2.8एमपीए(ए) |
| संक्षारण प्रतिरोध | 500 एचआर बाद में: कार्यात्मक और 5% से कम सतह क्षेत्र दृश्य क्षति |
|
साफ़-सफ़ाई |
अशुद्धता वजन 10 मिलीग्राम, आकार 0.5 मिमी अधिकतम, सील इनलेट और आउटलेट शिपिंग के लिए डस्ट कैप का उपयोग करते हैं |
मोटर विशिष्टताएँ
|
मोटर प्रकार |
पीएमएसएम |
| खम्भों की संख्या | 8 |
| स्टेटर वाइंडिंग विधि | Y-प्रकार |
| रेटेड वोल्टेज | 600V (डीसी) |
| ऑपरेटिंग वोल्टेज रेंज | 400~850V(DC) |
| मूल्यांकित शक्ति | 6.5 किलोवाट |
| रेटेड स्पीड रेंज | 800~8600आरपीएम |
| अधिकतम शक्ति | 7.5 किलोवाट |
नियंत्रक विशिष्टताएँ
| मोटर चालक मोड | साइन तरंग |
|
चुंबकीय ध्रुव पता लगाने की विधि |
स्थिति सेंसर रहित |
|
रेटेड वोल्टेज (एचवी) |
600V (डीसी) |
|
ऑपरेटिंग वोल्टेज रेंज (एचवी) |
400-850V(डीसी) |
| ओवर वोल्टेज मान | (अनुकूलन योग्य) |
| अंडर वोल्टेज मान | (अनुकूलन योग्य) |
| अधिकतम इनपुट करंट | 12.5A(गणना 600V पर आधारित) |
| अधिकतम इनपुट पावर | 7.5 किलोवाट |
| मूल्यांकित शक्ति | 6.5 किलोवाट |
| रेटेड वोल्टेज (एलवी) | 12/24V डीसी |
| ऑपरेटिंग वोल्टेज रेंज (एलवी) | 9~32वीडीसी |
सिस्टम आवश्यकताएं
| दबाव संरक्षण | 2.8एमपीए(अनुशंसित) | |
| तेल के अंश | 3%~5%(अनुशंसित) | |
| अवशिष्ट तेल | 40-80g | |
| कंडेनसर के लिए आवश्यकताएँ | शुरू | 5sकंडेनसेट पंखा कंप्रेसर शुरू होने से पहले 5 सेकंड तक चलता है |
| शट डाउन | कंप्रेसर बंद होने के बाद 30sकंडेनसर पंखा 30 सेकंड तक चलता रहता है | |
| अनुशंसित माउंटिंग स्थिति | सिस्टम में सबसे निचले बिंदु पर (अनुशंसित) | |
प्रदर्शन और शोर विशिष्टताएँ
परीक्षण की स्थिति:
| डिस्चार्ज पी. | सक्शन पी. | सब कूल्ड | अत्यधिक गर्मी | परिवेश का तापमान |
| 1.5एमपीए(ए) | 0.3 एमपीए(ए) | 5 डिग्री | 10 डिग्री | तों |
प्रदर्शन और नोसी वक्र:
अनुप्रयोग परिदृश्य
हमारे इलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर विभिन्न नई ऊर्जा वाहन क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं:
- यात्री वाहन: शुद्ध इलेक्ट्रिक सेडान, एसयूवी, हैचबैक, प्लग इन हाइब्रिड वाहन।
- वाणिज्यिक वाहन: इलेक्ट्रिक बसें, इलेक्ट्रिक लॉजिस्टिक वाहन, इलेक्ट्रिक वैन।
- विशेष वाहन: इलेक्ट्रिक फोर्कलिफ्ट, इलेक्ट्रिक इंजीनियरिंग मशीनरी, इलेक्ट्रिक दर्शनीय स्थल वाहन।
प्रदर्शनी
कंपनी प्रोफाइल
प्रमाणपत्र
गुणवत्ता आश्वासन एवं प्रमाणन
हम सख्त गुणवत्ता नियंत्रण मानकों का पालन करते हैं, और सभी उत्पादों ने ISO/TS 16949 ऑटोमोटिव गुणवत्ता प्रबंधन प्रणाली प्रमाणन पारित कर दिया है। विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन सुनिश्चित करने के लिए प्रत्येक कंप्रेसर को फैक्ट्री छोड़ने से पहले 1000+ घंटे के स्थायित्व परीक्षण, उच्च और निम्न तापमान चक्र परीक्षण, कंपन परीक्षण, नमक स्प्रे परीक्षण और उच्च वोल्टेज सुरक्षा परीक्षण से गुजरना पड़ता है।
हम बिक्री के बाद व्यापक सेवा प्रदान करते हैं: 3 साल या 50,000 किलोमीटर की वारंटी अवधि, 24 घंटे की तकनीकी सहायता प्रतिक्रिया, वारंटी अवधि के भीतर दोषपूर्ण उत्पादों का मुफ्त प्रतिस्थापन, और पेशेवर स्थापना और रखरखाव मार्गदर्शन।
सहयोग एवं पूछताछ
यदि आप हमारे नए ऊर्जा इलेक्ट्रिक एयर कंडीशनिंग कंप्रेसर में रुचि रखते हैं या अपने वाहन मॉडल और तकनीकी आवश्यकताओं के अनुसार अनुकूलित समाधान की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें। हम आपको विस्तृत उत्पाद कैटलॉग, कोटेशन और नमूना परीक्षण सेवाएँ प्रदान करेंगे।
